Dobór kompletnego wykonania zasuwy nożowej do środowiska chemicznego.
01 / WPROWADZENIE
Odporność chemiczna dotyczy całej zasuwy
Określenie „zasuwa kwasoodporna” jest wygodnym skrótem, ale nie oznacza jednego uniwersalnego materiału ani odrębnej klasy zasuw. Odporność chemiczną ocenia się dla konkretnego wykonania oraz dokładnie opisanego medium: jego składu, stężenia, temperatury i warunków przepływu.
Materiał korpusu nie przesądza o odporności noża, gniazda, uszczelnienia obwodowego, dławnicy ani pozostałych części zwilżanych. Wszystkie elementy mające kontakt z medium muszą tworzyć spójny układ materiałowy.
Sformułowanie „korpus ze stali nierdzewnej” nie jest potwierdzeniem odporności chemicznej kompletnej zasuwy.
Co wpływa na dobór
- dokładny skład medium, stężenie składników i zanieczyszczenia procesowe;
- temperatura, ciśnienie, prędkość przepływu i czas kontaktu;
- jednoczesne działanie korozji, ścierania, osadów i częstych cykli;
- warunki płukania, czyszczenia, postoju i otoczenia instalacji.
02 / MATERIAŁY
Każdy element wymaga osobnej oceny
Zasuwa nożowa łączy części metalowe i elastomerowe o różnych funkcjach. Zależnie od konstrukcji medium może kontaktować się z korpusem, nożem, gniazdem, dławnicą oraz uszczelnieniami. Dlatego zestawienie materiałów jest punktem wyjścia do analizy, a nie tabelą odporności chemicznej.
| Element | Zakres publikowany | Co potwierdzić |
|---|---|---|
| Korpus | żeliwo, stal węglowa lub stal nierdzewna | gatunek, zabezpieczenie powierzchni i kontakt z medium |
| Nóż | stal nierdzewna 1.4301 lub 1.4404 | zgodność ze składem medium, temperaturą i ścieraniem |
| Uszczelnienie | EPDM, NBR lub wykonanie profilowe | elastomer, temperatura, chemia mycia i wymagana szczelność |
| Pozostałe części zwilżane | zależnie od wykonania | materiały gniazda, dławnicy i elementów wewnętrznych |
Profil miękki a materiał uszczelnienia
Określenie „profil miękki” opisuje konstrukcję uszczelnienia, nie konkretny elastomer. W zamówieniu należy wskazać osobno typ uszczelnienia oraz materiał dobrany do medium i temperatury.
Dlaczego stal 1.4404 nie jest materiałem uniwersalnym?
Stal 1.4404 wykazuje w wielu środowiskach szerszą odporność korozyjną niż 1.4301, ale nie jest odporna na każde medium określane jako kwasowe. Znaczenie mają rodzaj substancji, stężenie, temperatura, chlorki, natlenienie, czas kontaktu i stan powierzchni.
Niższe stężenie nie zawsze oznacza łagodniejsze warunki. Dla części substancji agresywność zmienia się nieliniowo ze stężeniem i temperaturą. Sama nazwa medium lub wartość pH nie wystarczają do zatwierdzenia materiału.
03 / DANE PROCESOWE
Informacje potrzebne do odpowiedzialnego doboru
| 1. Skład medium | pełny skład, pH, stężenia i możliwe zanieczyszczenia, w tym chlorki |
|---|---|
| 2. Zakres stężeń | wartości robocze, odchylenia procesu i warunki rozruchowe |
| 3. Temperatura | praca ciągła, wartości szczytowe, czas ich występowania i cykle mycia |
| 4. Ciśnienie | robocze, maksymalne i maksymalna różnica ciśnień na zamkniętym nożu |
| 5. Przepływ | kierunek, wydatek, prędkość medium oraz możliwość przepływu zwrotnego |
| 6. Cząstki stałe | kryształy, osady, włókna, granulacja, twardość i koncentracja |
| 7. Mycie i płukanie | skład środków, temperatura, ciśnienie i czas kontaktu |
| 8. Eksploatacja | liczba cykli, okresy postoju, zaleganie medium i warunki zewnętrzne |
| 9. Szczelność | wymagany poziom szczelności oraz konsekwencje ewentualnego wycieku |
Jeżeli instalacja pracuje w kilku trybach, każdy z nich trzeba ocenić osobno. Krótki cykl mycia może być bardziej wymagający materiałowo niż normalna produkcja.
04 / PRZYŁĄCZA
Co oznacza zgodność z PN-EN 1092-1
Zasuwy nożowe Metal-Gum są przeznaczone do zabudowy międzykołnierzowej. Odwołanie do PN-EN 1092-1 oznacza przystosowanie do wymiarów przyłączeniowych stalowych kołnierzy okrągłych oznaczanych PN.
Norma określa między innymi typy i wymiary kołnierzy, powierzchnie uszczelniające, układ otworów, tolerancje, materiały i zależności ciśnienie-temperatura. Nie jest normą odporności chemicznej zasuwy i nie potwierdza zgodności korpusu, noża ani uszczelnień z medium.
Oznaczenie PN przyłącza nie zastępuje sprawdzenia dopuszczalnej różnicy ciśnień działającej na zamknięty nóż.
05 / PARAMETRY WYKONANIA
Ciśnienie, kierunek montażu i szczelność
Dla konkretnego wykonania należy potwierdzić ciśnienie robocze, ciśnienie maksymalne, maksymalną różnicę ciśnień, kierunek przepływu i montażu oraz wymagany poziom szczelności. Parametry przyłącza i parametry robocze całego zespołu są odrębnymi zagadnieniami.
Zakres podstawowy publikowany dla zasuw nożowych Metal-Gum obejmuje średnice DN50-DN1000, ciśnienie PN10, zabudowę międzykołnierzową oraz napędy ręczne, elektryczne, pneumatyczne i ciągnowe. Konfigurację należy potwierdzić dla konkretnego zapytania.
06 / ODBIÓR
Dokumentacja materiałowa i badania
W ofercie i dokumentacji zamówienia należy jednoznacznie zapisać materiały poszczególnych części oraz uzgodnione parametry pracy. Jeżeli inwestycja wymaga świadectw materiałowych, deklaracji, określonych prób lub dodatkowych dokumentów odbiorowych, wymagania trzeba przekazać przed przygotowaniem oferty.
Wczesne uzgodnienie zakresu dokumentacji pozwala potwierdzić jej dostępność i uwzględnić wymagane badania w procesie realizacji.
07 / DOBÓR
Jak powstaje kompletna konfiguracja
| 1. Opis procesu | skład, stężenie i temperatura medium we wszystkich trybach pracy |
|---|---|
| 2. Charakter medium | osady, kryształy, włókna, cząstki stałe i właściwości ścierne |
| 3. Warunki hydrauliczne | DN, ciśnienie, różnica ciśnień, kierunek przepływu i szczelność |
| 4. Materiały | korpus, nóż, gniazdo, dławnica i uszczelnienia |
| 5. Napęd | częstotliwość cykli, czas zamknięcia, sterowanie i stan po zaniku energii |
| 6. Zabudowa | długość, orientacja, przyłącza oraz przestrzeń montażowa i serwisowa |
| 7. Odbiór | dokumentacja, badania i kryteria akceptacji wymagane przez inwestycję |
| 8. Potwierdzenie | jednoznaczny zapis zaakceptowanego wykonania w ofercie i zamówieniu |
Napęd również jest częścią doboru

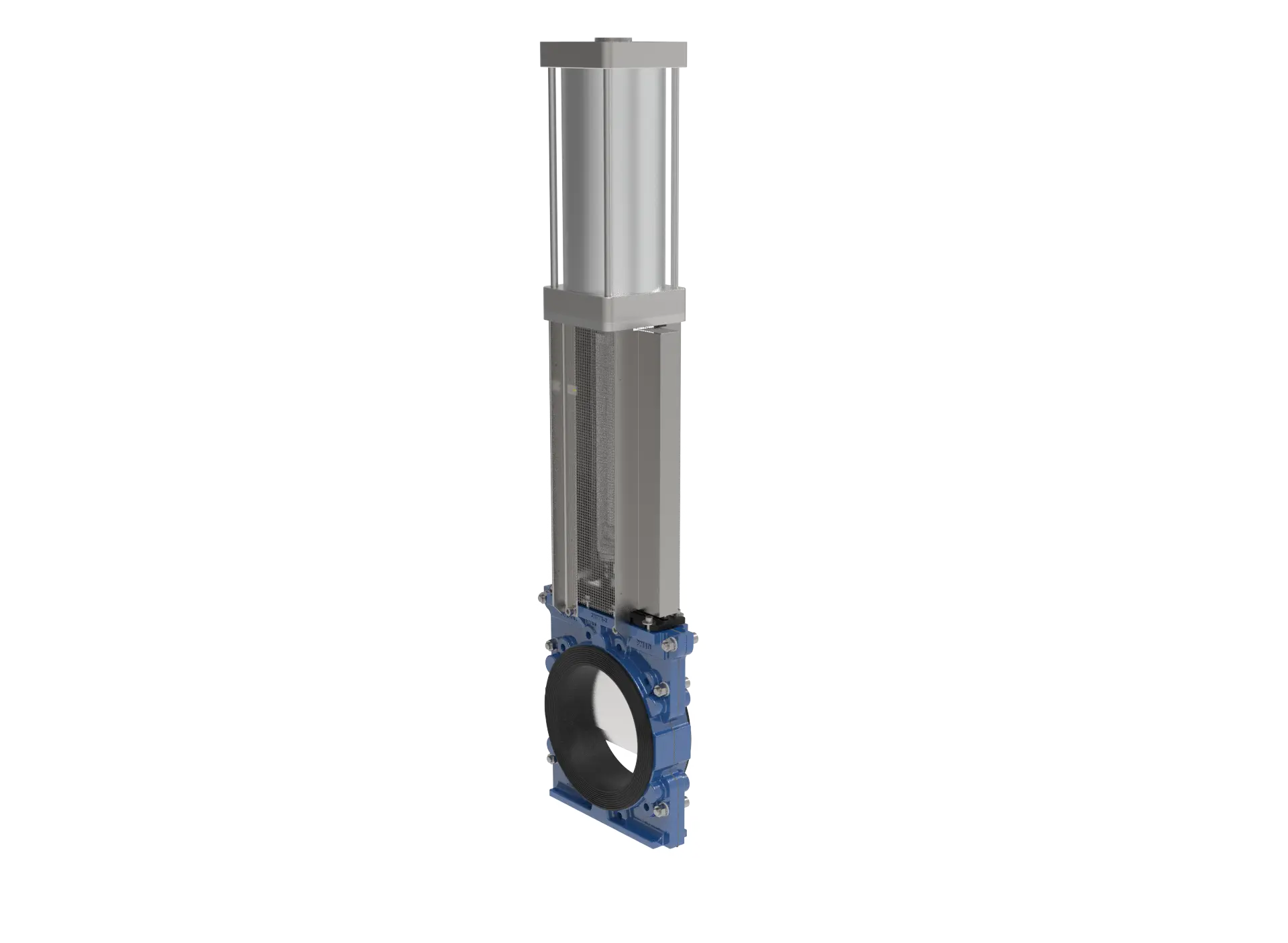

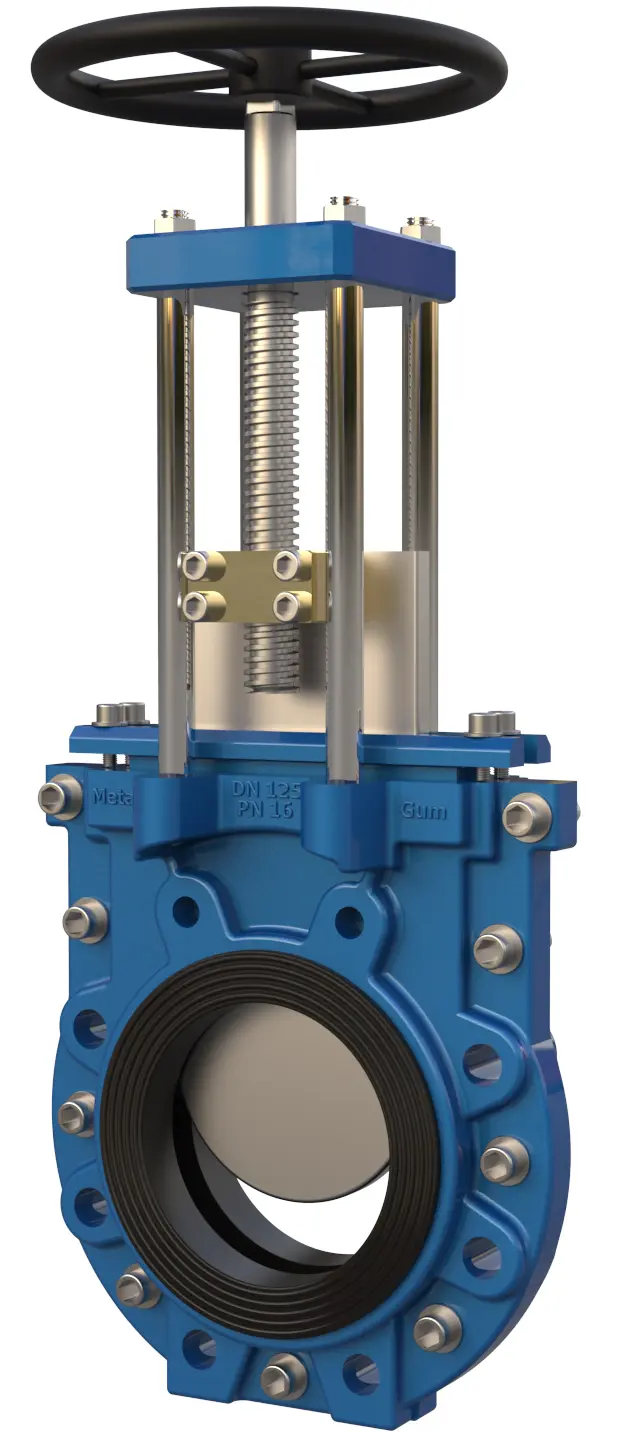

Napęd ręczny sprawdza się przy obsłudze lokalnej i mniejszej liczbie cykli. Napęd elektryczny umożliwia integrację z automatyką, a pneumatyczny jest stosowany tam, gdzie liczy się szybkie zadziałanie. Napęd ciągnowy może ułatwić obsługę w miejscach o ograniczonym dostępie.
Niezależnie od typu napędu trzeba określić czas przestawienia, sygnały sterujące, dostępne zasilanie oraz wymagane położenie zasuwy po jego zaniku.
08 / PRAKTYKA
Błędy, które prowadzą do złego doboru
- uznanie całej zasuwy za odporną chemicznie wyłącznie na podstawie materiału korpusu;
- wybór stali 1.4404 bez danych o stężeniu, temperaturze, chlorkach i czasie kontaktu;
- dobór elastomeru wyłącznie według pH lub ogólnej nazwy medium;
- pominięcie chemii i temperatury płukania oraz cykli mycia;
- utożsamianie PN kołnierza z dopuszczalną różnicą ciśnień na zamkniętym nożu;
- brak informacji o osadach, kryształach, włóknach i działaniu ściernym;
- zamówienie bez jednoznacznego zapisu materiałów i dokumentów odbiorowych.
09 / FAQ
Najczęściej zadawane pytania
Czy nierdzewny korpus wystarcza?
Nie. Trzeba ocenić również nóż, gniazdo, dławnicę, uszczelnienia i pozostałe części zwilżane.
Czy 1.4404 nadaje się do każdego kwasu?
Nie. Przydatność zależy od rodzaju substancji, stężenia, temperatury, zanieczyszczeń, przepływu i czasu kontaktu.
Czy PN-EN 1092-1 potwierdza odporność chemiczną?
Nie. Norma dotyczy stalowych kołnierzy i ich parametrów przyłączeniowych, a nie odporności kompletnej zasuwy.
Czy wystarczy podać pH medium?
Nie. Potrzebny jest pełny skład, stężenie składników, temperatura i informacje o wszystkich trybach pracy.
Dobór powinien zakończyć się wskazaniem materiałów wszystkich części zwilżanych oraz potwierdzeniem parametrów kompletnej zasuwy.
