METAL-GUM / ARMATURA PRZEMYSŁOWA
Armatura przemysłowa — Zielona Góra
Armaturę przemysłową dobieramy do medium, parametrów pracy i sposobu zabudowy. W przypadku ścieków, szlamów, pulp czy mediów z zawiesiną sama średnica nominalna nie wystarcza: o poprawnej pracy decydują również konstrukcja elementu odcinającego, materiały części mających kontakt z medium oraz warunki, w których armatura ma się zamykać. W naszym zakładzie w Zielonej Górze dobieramy zawory zaciskowe, zasuwy nożowe i wymienne wkłady gumowe do konkretnych warunków instalacji.
Zawór zaciskowy i zasuwa nożowa — dwa różne sposoby odcinania przepływu
Zawór zaciskowy odcina przepływ przez zaciśnięcie elastycznego wkładu. Medium przepływa wewnątrz wkładu, dlatego jego materiał i geometria mają bezpośredni wpływ na trwałość zaworu w danej aplikacji. Rozwiązanie dobrze sprawdza się tam, gdzie istotna jest praca z mediami zawierającymi cząstki stałe, zawiesiny lub media ścierne, pod warunkiem właściwego doboru wkładu do procesu.
W zasuwie nożowej przepływ odcina przesuwająca się poprzecznie płyta. Taka konstrukcja jest stosowana między innymi przy wodzie zanieczyszczonej, ściekach, szlamach, pulpach i mediach włóknistych. Przy doborze znaczenie mają nie tylko DN i PN, lecz także różnica ciśnień przy zamknięciu, wymagana szczelność, materiały korpusu i noża oraz wykonanie uszczelnienia.
Zakres wybranych modeli Metal-Gum
Poniższe dane pokazują zakresy katalogowe wskazanych modeli i rodziny zasuw. Nie oznaczają dostępności każdej możliwej kombinacji DN, ciśnienia, materiału i wykonania — konfigurację zawsze odnosimy do warunków konkretnej instalacji.
| Produkt | Średnice nominalne | Ciśnienie nominalne | Korpus |
|---|---|---|---|
| Zawory zaciskowe ZPL | DN32–DN100 | do PN16 | żeliwo GJL-250 |
| Vice Flow Duo 0.2 | DN80–DN300 | do PN16 | żeliwo EN-GJS-500-7 |
| Vice Flow Duo 0.3 | DN80–DN450 | do PN16 | stal |
| Zasuwy nożowe | DN50–DN1000 | PN10 | żeliwo, stal węglowa lub stal nierdzewna — zależnie od wykonania |
Pozostałe rozwiązania znajdują się w ofercie produktów Metal-Gum. Przy doborze odnosimy zakres katalogowy do medium, temperatury, ciśnienia, średnicy oraz warunków odcięcia.
Wkład gumowy jako część robocza zaworu zaciskowego
W zaworze zaciskowym medium ma kontakt z elastycznym wkładem, a zamknięcie przepływu następuje przez jego zaciśnięcie od zewnątrz. Zużycie wkładu nie musi więc oznaczać konieczności wymiany całego korpusu zaworu. Jeżeli stan pozostałych elementów pozwala na dalszą eksploatację, wymieniamy część roboczą i zachowujemy pozostałą część zespołu.
Wkłady gumowe do zaworów zaciskowych oferujemy w wykonaniach owierconych, nieowierconych, dwugarbnych i stożkowych. W zależności od zastosowania stosowane są mieszanki NR, EPDM, NBR i SBR. Przy doborze części zamiennej potrzebne są model zaworu, sposób mocowania i wymiary funkcjonalne. Parametrów jednego wkładu nie należy automatycznie przenosić na inne wykonanie.

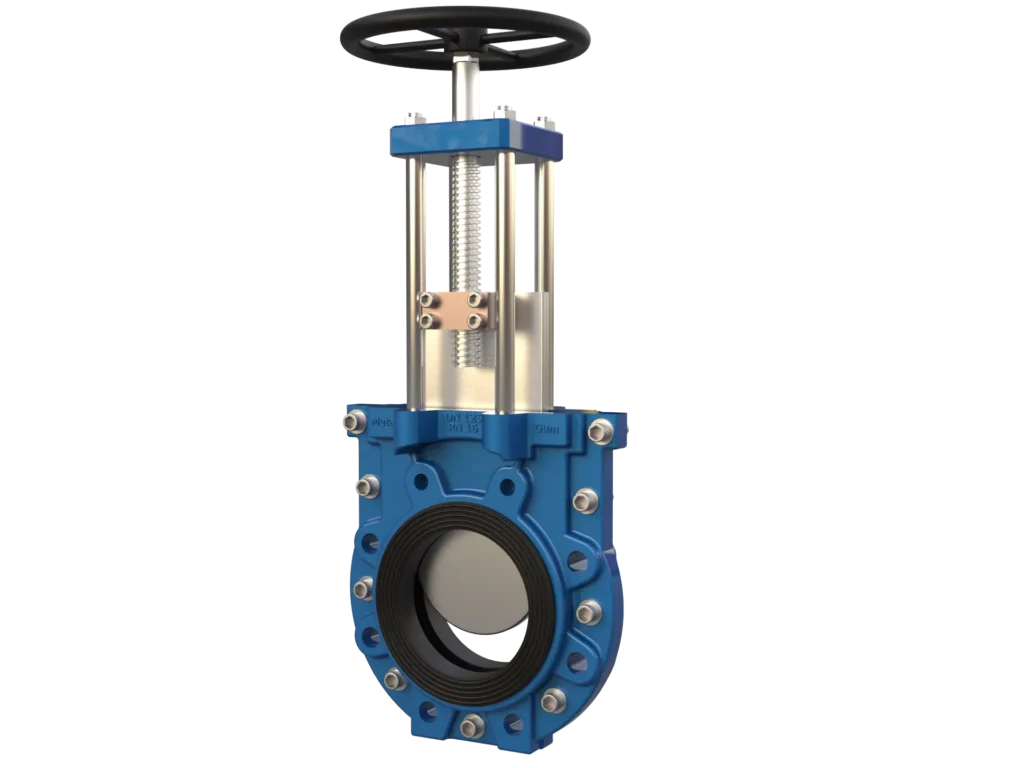

Zasuwa nożowa — konstrukcja i napęd dobieramy jako jeden zespół
W przypadku zasuwy nożowej napęd nie jest dodatkiem wybieranym wyłącznie według średnicy. Na siłę potrzebną do przestawienia noża wpływają konstrukcja zasuwy, różnica ciśnień, rodzaj medium, stan uszczelnień i warunki pracy. Dlatego wykonanie mechaniczne i sposób sterowania rozpatrujemy łącznie.

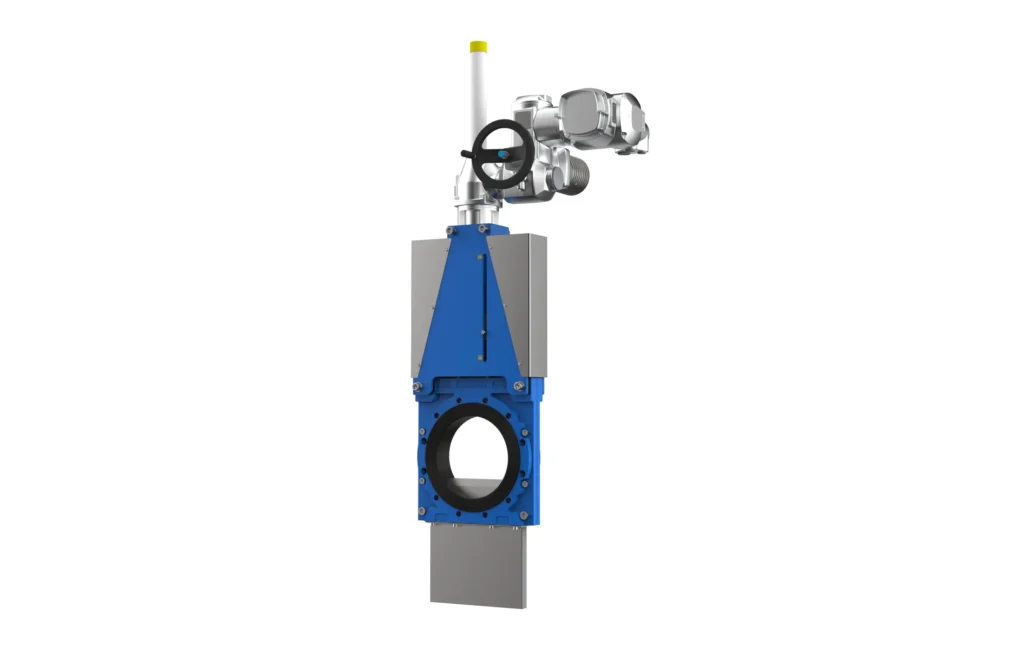

W aktualnej rodzinie zasuw nożowych dostępne są napędy ręczne, elektryczne, pneumatyczne i ciągnowe. Przy napędach automatycznych trzeba dodatkowo określić dostępne zasilanie, wymagany sposób sterowania, częstotliwość cykli i przestrzeń potrzebną do montażu oraz serwisu.
Szerzej kryteria konstrukcyjne opisujemy w materiale „Zasuwy przemysłowe — dobór konstrukcji, materiałów i parametrów pracy”, a kwestie przyłączy i napędów w tekście „Zasuwy kołnierzowe i międzykołnierzowe — zabudowa i dobór napędu”.
Jakie dane przekazać do doboru armatury?
- Medium, jego skład oraz obecność cząstek stałych, włókien, osadów lub fazy ściernej.
- Ciśnienie robocze, maksymalną różnicę ciśnień przy odcięciu oraz temperaturę pracy.
- DN, PN, wykonanie przyłączy, długość zabudowy i dostępną przestrzeń montażową.
- Wymaganą szczelność, częstotliwość uruchamiania oraz oczekiwany sposób sterowania.
- Przy wymianie istniejącej armatury: oznaczenie urządzenia, rysunek lub zdjęcia oraz opis problemu eksploatacyjnego.
Jeżeli punktem wyjścia jest zużyty wkład, odkładanie osadu, nierównomierne zużycie lub trudność z pełnym odcięciem przepływu, warto opisać ten objaw już w zapytaniu. Informacja o sposobie zużycia często pomaga powiązać dobór nowego wykonania z rzeczywistą przyczyną problemu w instalacji.
Armatura przemysłowa Metal-Gum — Zielona Góra
Nasz zakład i dział handlowy znajdują się przy ul. Naftowej 2, 65-705 Zielona Góra. Zapytania techniczne obsługujemy od poniedziałku do piątku w godzinach 7:00–15:00, pod numerem +48 68 458 55 70 i adresem bok@metal-gum.com.pl.
Zapytanie można również przekazać przez formularz kontaktowy. Możesz rozpocząć od konkretnego modelu albo od opisu problemu z istniejącą armaturą. Jeżeli dokumentacja instalacji jest niepełna, dołącz zdjęcia, widoczne oznaczenia i dostępne wymiary — na tej podstawie określimy, jakie dane są jeszcze potrzebne do doboru.
Pytania przed zamówieniem
Czy zużyty wkład oznacza konieczność wymiany całego zaworu?
Nie. Wkład jest częścią wymienną i jego zużycie nie musi oznaczać wymiany korpusu. Przed zamówieniem sprawdzamy jednak właściwe wykonanie wkładu oraz stan pozostałych elementów zaworu. Oznaczenie modelu, sposób mocowania i wymiary funkcjonalne są podstawą prawidłowego doboru części zamiennej.
Czy PN z tabeli określa dopuszczalną różnicę ciśnień przy zamykaniu?
Nie. Oznaczenie nominalne nie zastępuje danych o warunkach odcięcia. W przypadku zasuwy znaczenie mają rzeczywista różnica ciśnień, temperatura, medium i wymagania dotyczące szczelności. Wartości te odnosimy do konkretnego wykonania armatury, niezależnie od parametrów samego przyłącza do rurociągu.
Jak rozpocząć zapytanie, jeśli nie znam oznaczenia starego urządzenia?
Prześlij zdjęcia armatury, dostępny rysunek lub szkic zabudowy, widoczne oznaczenia oraz opis problemu, który ma rozwiązać wymiana. Jeżeli urządzenie było wcześniej przebudowywane albo dokumentacja jest niepełna, zaznacz to w zapytaniu. Pozwoli nam to oddzielić dane pewne od wymiarów i parametrów wymagających dodatkowego uzgodnienia.
