Kompensatory gumowe
Elastyczne wstawki kołnierzowe redukujące naprężenia, drgania i hałas w rurociągach. Najszerszy zakres średnic i mieszanek gumowych w naszej ofercie, dobierane do medium i warunków pracy instalacji.
Dobór pod parametry instalacji, zadzwoń: +48 68 458 55 70
// WYKONANIA
Dwa wykonania kołnierza
Kompensatory gumowe dostarczamy w dwóch wykonaniach przyłącza kołnierzowego. Wybór zależy od sposobu montażu i wymagań instalacji.
WYKONANIE A
Kołnierz obrotowy
Kołnierz nie jest związany na stałe z gumowym korpusem — obraca się swobodnie wokół szyjki. Pozwala to spasować otwory śrubowe z kołnierzem rurociągu podczas montażu.
- Łatwe ustawienie otworów pod śruby
- Szybszy montaż przy ciasnej zabudowie
- Standard dla instalacji wod-kan i HVAC
- Montaż ułatwiony
- Kołnierz luźny
- Pełny zakres DN
WYKONANIE B
Kołnierz nieobrotowy
Kołnierz osadzony w korpusie kompensatora w ustalonym położeniu. Stosowany tam, gdzie wymagane jest sztywne, powtarzalne ustawienie przyłącza lub współpraca z ogranicznikami długości.
- Ustalone, powtarzalne położenie przyłącza
- Współpraca z ogranicznikami długości
- Wskazany przy wyższych ciśnieniach i siłach
- Pozycja ustalona
- Kołnierz stały
- Pełny zakres DN
// Oba wykonania dostępne w pełnym zakresie średnic i mieszanek. Dobór potwierdza dział techniczny.
// ZASTOSOWANIA
Gdzie się sprawdza
Elastyczne wstawki kołnierzowe redukujące naprężenia, drgania i hałas w rurociągach. Najszerszy zakres średnic i mieszanek gumowych w naszej ofercie, dobierane do medium i warunków pracy instalacji.
Dobór do instalacji
Wykonanie dobieramy do parametrów pracy — medium, ciśnienia, temperatury i sposobu zabudowy. Dział techniczny potwierdza dobór po analizie pełnych danych, a wykonania nietypowe projektujemy na wymiar z walidacją obliczeniami MES/CAE.
Energetyka
Układy wody chłodzącej i ciepłowniczej
Woda i ścieki
Pompownie, przepompownie, SUW
HVAC
Instalacje klimatyzacji i wentylacji
Przemysł
Rurociągi technologiczne
Parametry
| Średnice nominalne | DN25 – DN3400 |
|---|---|
| Ciśnienie nominalne | PN6 / PN10 / PN16 / PN25 |
| Temperatura pracy | -30 °C … +130 °C (zależnie od mieszanki) |
| Mieszanki gumowe | EPDM, NBR, NR, CR |
| Wzmocnienie | Kort poliamidowy / nylonowy, pierścienie stalowe |
| Kołnierze | Stal węglowa ocynk., stal nierdzewna 1.4301/1.4404 |
| Połączenie | Kołnierzowe wg PN-EN 1092-1 |
| Wykonania | Osiowe, obrotowe, redukcyjne, wielogarbne, podciśnieniowe |
Warianty wykonania
| Medium | Mieszanka | Temp. maks. | Zastosowanie |
|---|---|---|---|
| Woda, ścieki | EPDM | 100 °C | Wod-kan, energetyka |
| Oleje, paliwa | NBR | 90 °C | Przemysł, rafinerie |
| Media spożywcze | NR (biały) | 80 °C | Przemysł spożywczy |
// Tabela poglądowa. Ostateczne wykonanie potwierdza dział techniczny.
// KONSTRUKCJA
Cechy konstrukcji
Kompensacja w 3 osiach
Przejmuje wydłużenia osiowe, boczne i kątowe oraz drgania pomp i wentylatorów.
Ochrona rurociągu
Tłumi hałas i wibracje, odciąża kołnierze, pompy i podpory instalacji.
Pełen zakres wykonań
Od DN32 do DN3000, w tym wykonania wielogarbne, redukcyjne i podciśnieniowe na wymiar.
// AKCESORIA
Akcesoria do kompensatorów
Elementy uzupełniające dobierane do kompensatora i warunków pracy instalacji – dla bezpieczeństwa i trwałości połączenia.

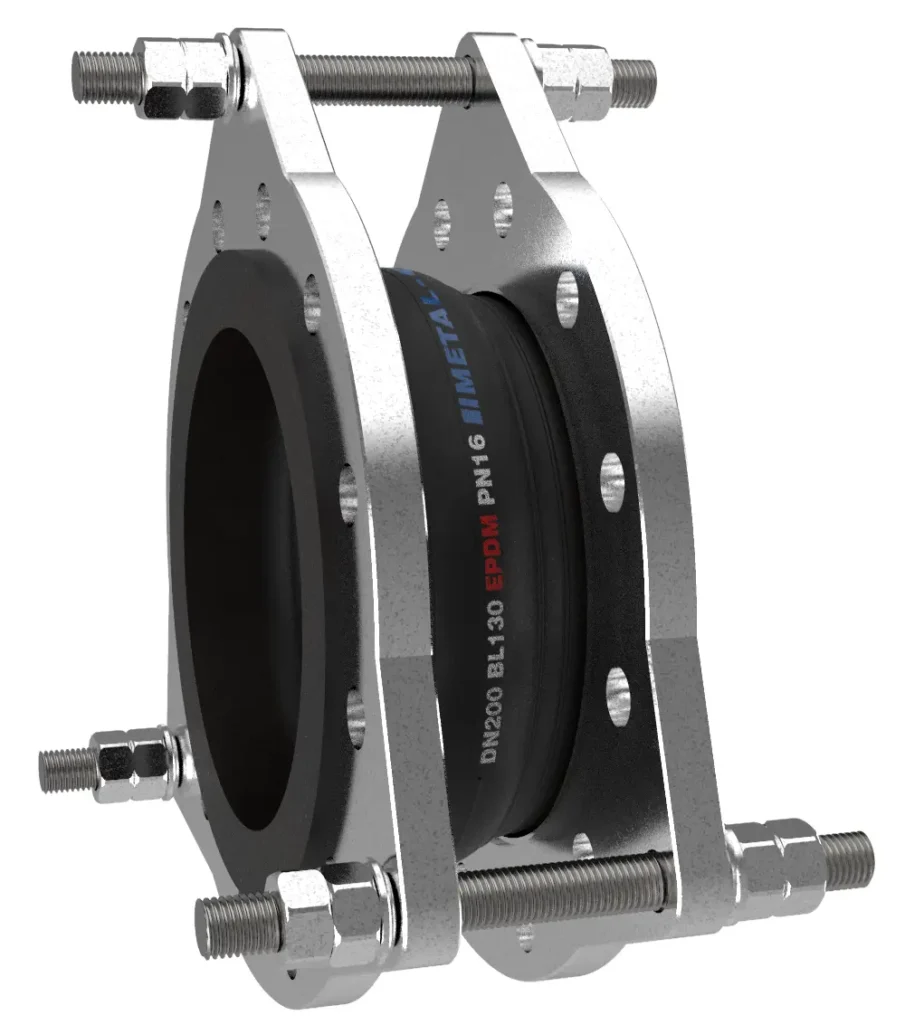

Ograniczniki w kołnierzu TYP-1
Stanowią integralną część kołnierza, zapewniając skuteczne ograniczenie przemieszczeń kompensatora już na etapie jego montażu.

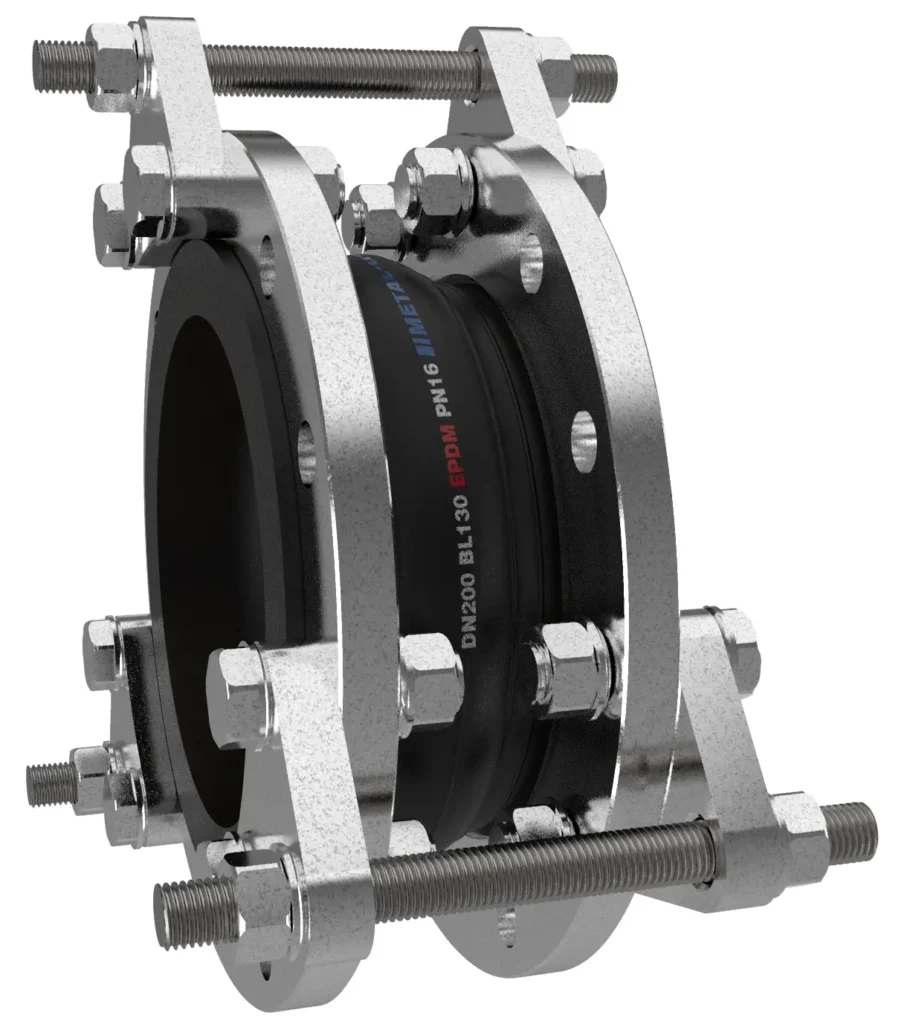

Ograniczniki dokręcane TYP-2
Przeznaczone do montażu na istniejących kompensatorach, gdy instalacja wymaga ograniczenia wydłużenia, a kompensator nie został fabrycznie w nie wyposażony.

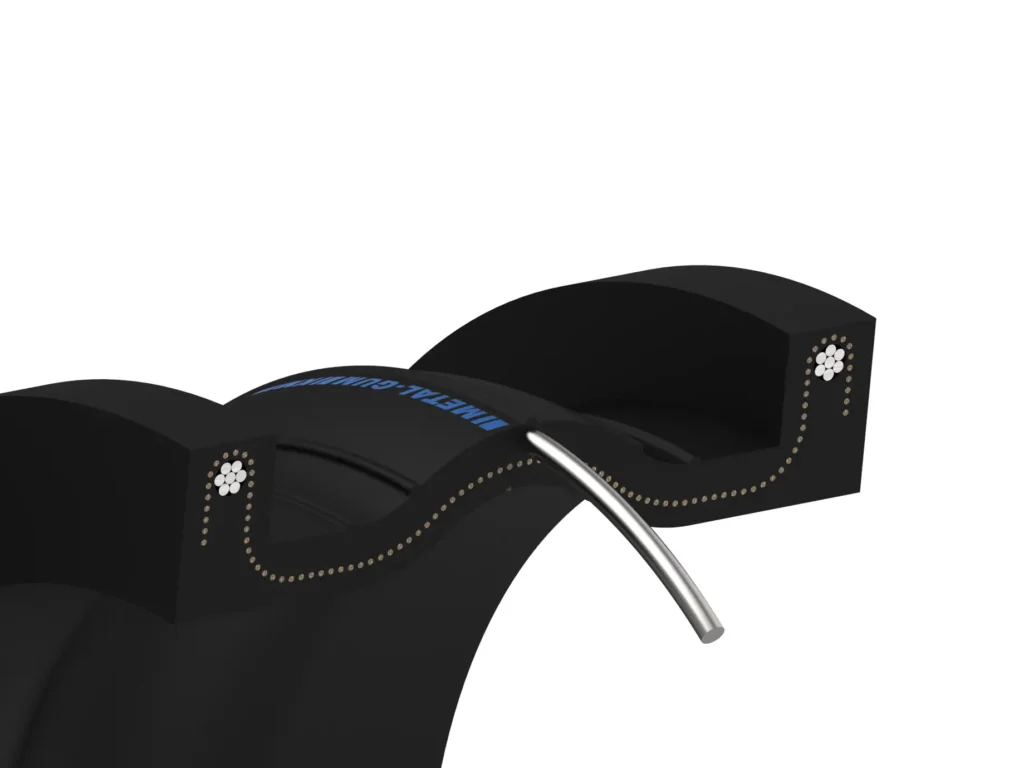

Pierścienie przeciwpróżniowe
Zapobiegają zapadaniu się mieszka przy podciśnieniu. Dostępne są wersje z jednym, dwoma lub trzema pierścieniami na mieszek.

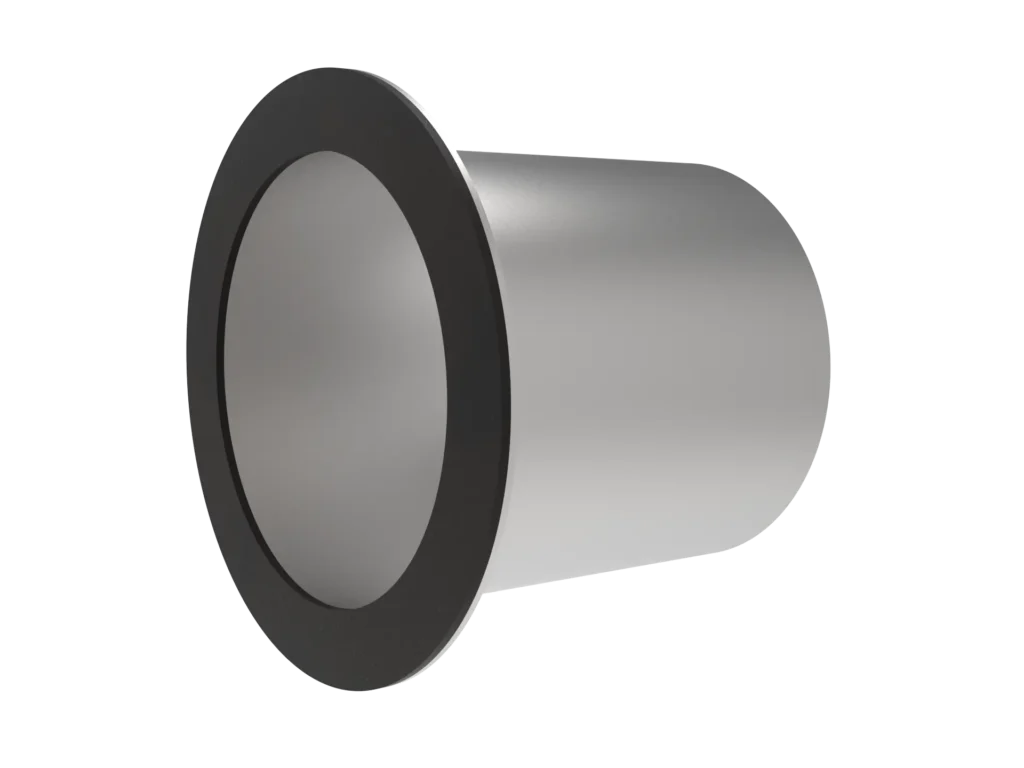

Deflektor
Deflektor chroni mieszek przed przepływem medium, zwiększając trwałość kompensatora, jednak ogranicza jego zdolność do kompensacji bocznej.
Osłony ochronne na kompensatory
Osłona zewnętrzna chroniąca mieszek przed iskrami spawalniczymi, promieniowaniem UV i uszkodzeniem mechanicznym.
// Akcesoria dobieramy razem z kompensatorem. Zaznacz potrzebny komplet w zapytaniu ofertowym.
Zobacz również
Kompensatory stożkowe
Kompensują wydłużenia cieplne, drgania i przemieszczenia rurociągu.
- Średnice DN25–DN3400
- Ciśnienie PN6–PN25
- Temp. do 130 °C
- Materiał EPDM / NBR
Kompensatory gumowo teflonowe
Pełna odporność chemiczna do mediów agresywnych i wysokich temperatur.
- Średnice DN25–DN600
- Ciśnienie PN6–PN16
- Temp. do 260 °C
- Materiał PTFE
Kompensatory teflonowe (PTFE)
Pełna odporność chemiczna do mediów agresywnych i wysokich temperatur.
- Średnice DN25–DN600
- Ciśnienie PN6–PN16
- Temp. do 260 °C
- Materiał PTFE
Potrzebujesz doboru pod swoją instalację?
Podaj parametry — medium, średnicę, ciśnienie i temperaturę. Inżynier przygotuje dobór i wycenę bez zobowiązań.
