Rury zbrojone i standardowe węże mogą mieć podobną średnicę i służyć do transportu tego samego medium, ale ich konstrukcja oraz zastosowanie mogą być zupełnie inne.
Najważniejsza różnica nie polega wyłącznie na tym, że rura zbrojona jest „mocniejsza”. Decydują o niej dodatkowe warstwy konstrukcyjne, które pozwalają przewodowi pracować w określonych warunkach – na przykład pod podciśnieniem, przy ciśnieniu roboczym lub w instalacji narażonej na drgania.

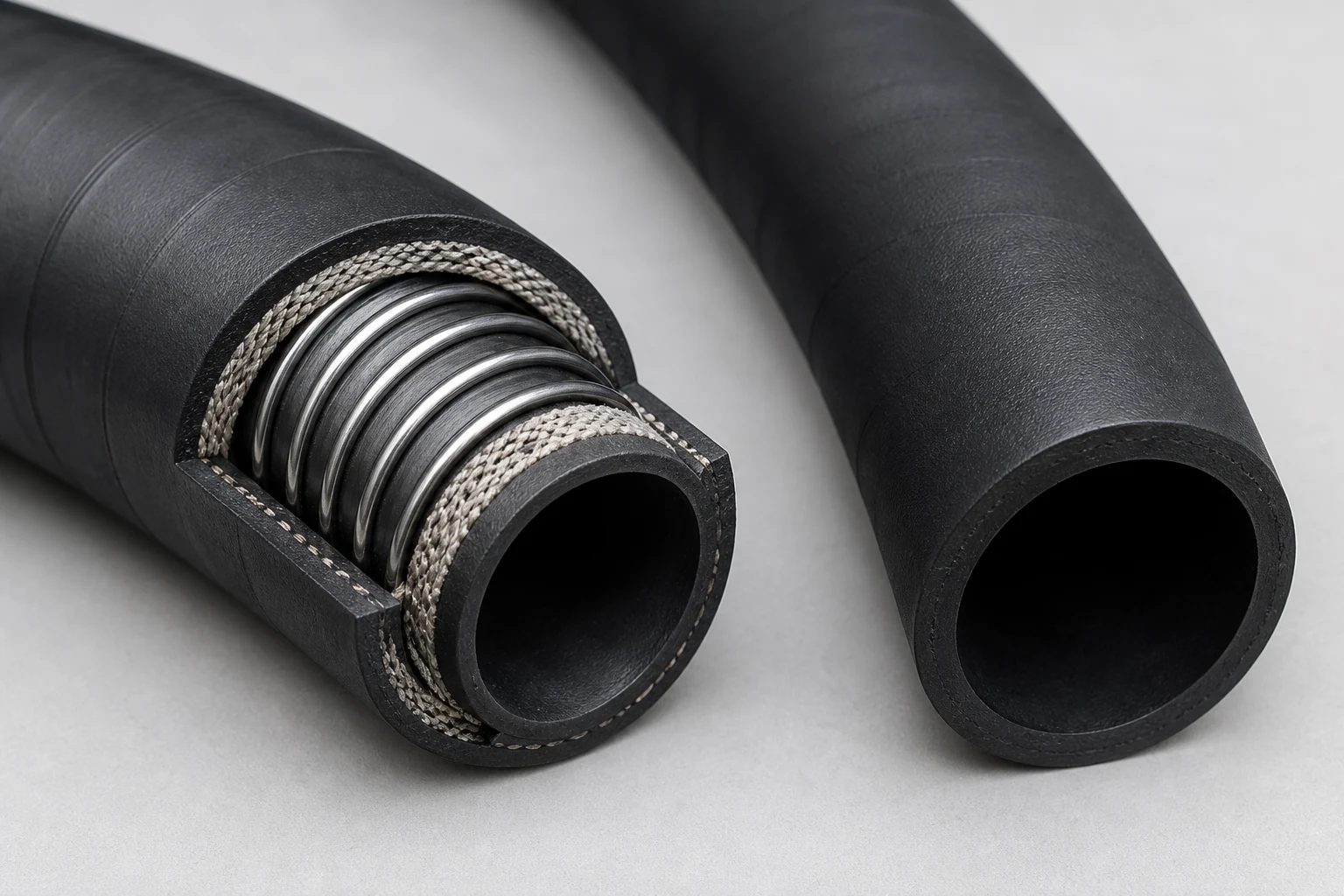

Rura zbrojona a standardowy wąż – najważniejsza różnica
Rura zbrojona ma warstwy wzmacniające, których standardowy wąż może nie mieć albo może mieć je w innej konstrukcji.
W opisywanym wykonaniu rura zbrojona posiada:
- spiralę stalową, która stabilizuje przekrój przewodu podczas pracy ssawnej;
- przekładki tekstylne, które wzmacniają przewód przy pracy pod ciśnieniem;
- warstwę gumową dobieraną do transportowanego medium;
- zakończenia dostosowane do sposobu połączenia z instalacją.
Standardowy wąż może być wystarczający w prostszych zastosowaniach, gdy nie występuje podciśnienie, wysokie obciążenia ani szczególne wymagania dotyczące konstrukcji przewodu.
Nie oznacza to jednak, że każdy standardowy wąż jest całkowicie pozbawiony wzmocnienia. Określenie „standardowy” nie opisuje jednej, konkretnej budowy. Przed zastosowaniem zamiennika trzeba zawsze sprawdzić dokumentację danego produktu.
Najważniejsza praktyczna różnica jest taka: jeżeli przewód ma pracować po stronie ssawnej, wąż bez konstrukcji przeznaczonej do podciśnienia może się spłaszczać lub załamywać. Rura zbrojona ze spiralą stalową pomaga utrzymać jego przekrój.
Dlaczego spirala stalowa ma znaczenie?
Podczas zasysania medium wewnątrz przewodu powstaje podciśnienie. Może ono powodować deformację zwykłego, niewystarczająco wzmocnionego węża.
Spirala stalowa pomaga ograniczyć ryzyko:
- zassania przewodu,
- spłaszczenia jego ścianek,
- załamania na łuku,
- ograniczenia przepływu medium.
Dlatego jest szczególnie istotna w przewodach pracujących po stronie ssawnej, na przykład w instalacjach transportujących wodę, ścieki, szlamy, osady oraz inne media zasysane przez pompy.
Rola przekładek tekstylnych
Przekładki tekstylne pełnią inną funkcję niż spirala stalowa. Wzmacniają konstrukcję przewodu i pomagają przenosić obciążenia wynikające z ciśnienia wewnętrznego.
W praktyce:
- spirala stalowa jest ważna przede wszystkim przy pracy pod podciśnieniem;
- przekładki tekstylne pomagają przewodowi pracować pod ciśnieniem.
W przewodach ssawno-tłocznych znaczenie mogą mieć oba rodzaje wzmocnienia.
Nie należy więc zakładać, że wąż przeznaczony do pracy tłocznej będzie automatycznie odpowiedni do pracy ssawnej. Dopuszczalne ciśnienie tłoczenia nie potwierdza jeszcze odporności konstrukcji na podciśnienie.
Materiał gumy a rodzaj medium
Zbrojenie nie decyduje o odporności chemicznej węża. Za zgodność z transportowanym medium odpowiada przede wszystkim materiał gumowej warstwy wewnętrznej.
W wężach zbrojonych stosuje się między innymi mieszanki NR, EPDM i NBR.
NR
Guma naturalna NR wyróżnia się dobrą elastycznością i odpornością na ścieranie. Może być stosowana w przewodach pracujących z mediami zawierającymi cząstki stałe, np. szlamami, osadami lub mieszaninami ściernymi.
EPDM
EPDM jest często stosowany w instalacjach wodnych, przemysłowych i grzewczych. Charakteryzuje się dobrą odpornością na wodę, parę wodną oraz wiele roztworów chemicznych. Nie jest jednak odpowiednim wyborem do wszystkich mediów olejowych i węglowodorowych.
NBR
NBR stosuje się przede wszystkim w przewodach mających kontakt z olejami, paliwami i tłuszczami. Właściwości konkretnej mieszanki zależą od jej składu oraz warunków pracy.
Przy doborze należy uwzględnić nazwę medium, jego skład lub stężenie, temperaturę oraz obecność cząstek stałych.
Kiedy wybrać rurę zbrojoną?
Rura zbrojona może być właściwym wyborem, gdy przewód:
- pracuje po stronie ssawnej pompy,
- musi wytrzymywać podciśnienie,
- pracuje jako przewód ssawno-tłoczny,
- transportuje medium pod ciśnieniem,
- ma kompensować drgania lub niewielkie przemieszczenia urządzeń,
- wymaga określonego zakończenia i długości,
- pracuje z medium ściernym albo wymagającym odpowiedniej mieszanki gumowej.
Wąż standardowy może być odpowiedni do prostszego zastosowania, ale tylko wtedy, gdy jego dokumentacja potwierdza zgodność z rzeczywistymi warunkami pracy.
Zakres dostępnych wykonań
Węże zbrojone Metal-Gum dostępne są w średnicach DN25-DN400, dla ciśnień PN6, PN10 i PN16 oraz w zakresie temperatur od -20°C do +80°C.
Przewody mogą być wykonane jako:
- ssawne,
- tłoczne,
- ssawno-tłoczne.
Dostępne są również różne rodzaje zakończeń, w tym:
- kołnierze,
- złączki,
- gwinty,
- szybkozłącza.
Wąż może zostać przycięty i zakuty na wymiar zgodnie z wymaganiami instalacji.
Podane parametry dotyczą konkretnej rodziny wykonania. Nie należy przenosić ich automatycznie na przewody o innej konstrukcji.
Jak porównać rurę zbrojoną z innym wężem?
Jeżeli rura zbrojona ma zostać zastąpiona innym przewodem, nie wystarczy porównać średnicy DN ani wyglądu zewnętrznego.
Należy sprawdzić:
- przeznaczenie do pracy ssawnej, tłocznej lub ssawno-tłocznej,
- obecność spirali stalowej i innych warstw wzmacniających,
- dopuszczalne ciśnienie robocze,
- dopuszczalne podciśnienie,
- zakres temperatury,
- materiał gumowej warstwy wewnętrznej,
- zgodność z transportowanym medium,
- wymaganą długość i promień gięcia,
- rodzaj zakończeń oraz standard przyłącza.
Dwa przewody o podobnej średnicy mogą różnić się konstrukcją i nie zawsze będą wzajemnie zamienne.
Jak przygotować zapytanie o rurę zbrojoną?
Przy doborze lub wymianie przewodu warto przekazać:
- Rodzaj medium oraz jego stężenie.
- Informację, czy przewód pracuje ssawnie, tłocznie czy ssawno-tłocznie.
- Ciśnienie robocze i możliwe skoki ciśnienia.
- Informację o występującym podciśnieniu.
- Temperaturę pracy oraz wartości chwilowe.
- Średnicę DN i wymaganą długość przewodu.
- Informację o drganiach, ruchu i sposobie prowadzenia węża.
- Rodzaj wymaganych zakończeń oraz wymiary przyłączy.
- Zdjęcie, szkic lub rysunek miejsca montażu.
Rury zbrojone i węże przemysłowe Metal-Gum
Metal-Gum dostarcza węże elastyczne zbrojone do instalacji przemysłowych, w wykonaniach ssawnych, tłocznych i ssawno-tłocznych.
Dostępne są przewody z mieszankami NR, EPDM i NBR, dobieranymi do medium, temperatury, ciśnienia i sposobu pracy instalacji. Możliwe jest również przygotowanie węża na wymiar z odpowiednio dobranymi zakończeniami.
Pełny zakres dostępnych wykonań znajdziesz na stronie Węże zbrojone.
Potrzebujesz dobrać wąż do konkretnej instalacji?
Jeżeli wymieniasz istniejący przewód albo szukasz wykonania do nowej instalacji, prześlij działowi technicznemu Metal-Gum informacje o medium, ciśnieniu, temperaturze, pracy ssawnej lub tłocznej, wymaganej długości oraz zakończeniach.
Na tej podstawie można potwierdzić, czy potrzebny jest wąż zbrojony oraz dobrać jego konstrukcję do warunków pracy.
